-5min de tolerancia
-bancas alineadas
-salon limpio
-no hay permisos para salir del salon
-no se permite comer dentro del salon
-no se permite aparatos electricos
-cuaderno completo
-colocar fecha,objetivo y tema
evaluacion50% examen
50%cuadernos tareas practicas y participaciones
temariobloque I introduccion al dibujo
1 antecedentes generales
1.1.1 manifetacinesgraficas
primitivas
medievales,renacimiento
mesoamerica , contemporaneas
1.1.2 tipos de dibujo
tecnico artistico
1.2 tecnicas basicas para el trazo de lineas
mano alzada con intrumentos
1.3 rotulacion
1.3.1 caligrafia tecnica
letras mayusculas
letras minusculas
numeros
1.3.2 cuadros de referencia
bloque II escalas y acotaciones
2.1 Escalas
2.1.1 tipos
2.1.2 metodo analitico para la determinacion de la escala
2.2 acotaciones
2.2.1 clacificacion de las acotaciones
lineales, radiables. angulares
tema: antecedentes del dibujo
objetivo: conocer la historia del dibujo
dibujo: forma de comunicacion q sirven para representar ideas en forma mas grefica
los dibujos surgieronen la edad primitiva q en las cuevas sobre la forma de vivir ,vestir ,cazar etc
en, egipto asian los gerogrificos y tenian como dioses cavezas de animales y cuerpos de humanos a y los q gobernavan eran los faraones, los romanos eran mas conocidos por el coliseo romano y por las esculturas, los chinos inventaron el papely en la epoca actual usamos la s computadoras
tipos de dibujo
es una forma de expresión gráfica, plasmando imágenes, una de las modalidades de las artes visuales. Se considera al dibujo como el lenguaje gráfico universal, utilizado por la humanidad para transmitir sus ideas, proyectos y, en un sentido más amplio, su cultura
ramas de dibujo
1 dibujo artistico se realiza con otros medios auxiliares y con finalidad artistica
2 dibujo tecnico se realiza con otros medios auxiliares siguiendo normas y fines practicos
tipos de dibujos
mecanico, electrico,electronica,geologica,topocrafica
dibuja esta imagen a mano al sada
historia del dibujo tecnico
inicia gracias a la necesidad de comunicarse mediante grafismo o dibujos. Las primeras representaciones que conocemos son las pinturas rupestres, en ellas no solo se intentaba representar la realidad que le rodeaba, animales, astros, al propio ser humano, etc., sino también sensaciones, como la alegría de las danzas, o la tensión de las cacerías.
A lo largo de la historia, esta necesidad de comunicarse mediante dibujos, ha evolucionado, dando lugar por un lado al dibujo artístico y por otro al dibujo técnico. Mientras el primero intenta comunicar ideas y sensaciones, basándose en la sugerencia y estimulando la imaginación del espectador, el dibujo técnico, tiene como fin, la representación de los objetos lo más exactamente posible, en forma y dimensiones.
intrumentos del dibujo
Regla: instrumento de dibujo para medir segmentos y trazar líneas rectas
Escuadra y cartabón: instrumentos de dibujo para trazar rectas paralelas y perpendiculares, aunque también se pueden utilizar para construir ángulos de 30º, 45º y 60º.
Compás: instrumento de dibujo utilizado para trazar circunferencias, arcos de circunferencia y para transportar segmentos, es decir, llevar distancias iguales de un sitio a otro.
Transportador de ángulos: instrumento para dibujar y medir ángulos. Es un semicírculo graduado de 180º.
tecnicas basicas
es la base de todas las artes visuales. Esto puede parecer una afirmación demasiado audaz, pero nosotros creemos que es cierta. Ninguna otra técnica artística puede cubrir un dibujo malo. Hasta el abstracto ha sido un gran beneficiado de la técnica del dibujo. Afortunadamente, dicen que cualquiera puede aprender a dibujar. Por supuesto, para ser un dibujante competente, tendrá que esforzarse, pero nosotros creemos que podrá ver resultados sorprendentes desde el principio. El dibujo tiene la reputación de ser algo difícil. Mucha gente se ha desanimado pensando que sólo aquellas personas con talento pueden dibujar. Pero es una reputación injusta, ya que la técnica del dibujo puede ser perfectamente aprendida.
tipos de lineas
Línea | Designación | Aplicaciones generales |
 | Llena gruesa | A1 Contornos vistos A2 Aristas vistas |
 | Llena fina (recta o curva | B1 Líneas ficticias vistas B2 Líneas de cota B3 Líneas de proyección B4 Líneas de referencia B5 Rayados B6 Contornos de secciones abatidas sobre la superficie del dibujo B7 Ejes cortos |
  | Llena fina a mano alzada (2) Llena fina (recta) con zigzag | C1 Límites de vistas o cortes parciales o interrumpidos, si estos límites D1 no son líneas a trazos y puntos |
  | Gruesa de trazos Fina de trazos | E1 Contornos ocultos E2 Aristas ocultas F1 Contornos ocultos F2 Aristas ocultas |
 | Fina de trazos y puntos | G1 Ejes de revolución G2 Trazas de plano de simetría G3 Trayectorias |
 | Fina de trazos y puntos, gruesa en los extremos y en los cambios de dirección | H1 Trazas de plano de corte |
 | Gruesa de trazos y puntos | J1 Indicación de líneas o superficies que son objeto de especificaciones particulares |
 | Fina de trazos y doble punto | K1 Contornos de piezas adyacentes K2 Posiciones intermedias y extremos de piezas móviles K3 Líneas de centros de gravedad K4 Contornos iniciales antes del conformado K5 Partes situadas delante de un plano de corte |
| (1) Este tipo de línea se utiliza particularmente para los dibujos ejecutados de una manera automatizada (2) Aunque haya disponibles dos variantes, sólo hay que utilizar un tipo de línea en un mismo dibujo. | ||
rotulacion
objetivo: conocer las tecnicas de rotulacion de otro ladopara aplicarla en diferen tes textos
evelin pamela lopez saabedra
Linea:es el elemento basicode todo grafismo y uno de los mas usados
geometrica basica: trata de la medida y de las pro piedades de pentos . lineas, angulos, etc.
linea recta: es la susecion continua e idefinida en puntos en una sola dimencion
angulo: son las partes de un plano comprendida entre dos semi rectas q tienen el mismo origen
bisexion:es yn algorit mo de busqueda que trabaja dividiendo el in terior a la mitad
poligonos regulared:es un poligono don de todos los lados tienen la mis ma medida igual que sus an gulos in teriores
curvas cerradas: es una curva que se juntan tal manera que no tenga puntos
los tipos de las contrucciones geometricas: es el traso de puntos de segmentos de recta , exclusiva mente usando una regla , compas,ideales
enlace: union armonica entre dos lineas
tipos de enlace:
entre dos rectas
entre dos curvas
entre recta y curva
acotaciones
es la medida de una característica de un objeto la cual debe ser especificada en un dibujo técnico. La acotación, también conocida como acota o dimensión, debe cumplir un conjunto de reglas para facilitar su lectura y por consiguiente facilitar la construcción de una pieza. son anotaciones que se hacen en los textos. es el primer encuentro con el texto.
diseño grafico
es una profesión cuya actividad es la acción de concebir, programar, proyectar y realizar comunicaciones visuales, producidas en general por medios industriales y destinadas a transmitir mensajes específicos a grupos sociales determinados.
trazoz
viatas
Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire.
tipos
existen 3 tipos de vistas o proyecciones en dibijo tecnico
1.- proyeccion trimetrica: aquella que tiene un angulo de 90°, y dos de 135°
2.- Proyeccion isométrica: aquella que tiene 3 angulos a 120°
3.- proyeccion caballera: la cual es la representacion grafica de volumenes sobre 3 ejes de proyeccion con la particularidad muy especial de que 2 de ellos se usan siempre a 90° entre si, uno de ellos horizontal y en consecuencia el otro resulta vertical. El tercer eje conocido como eje de profundidad, se puede usar a 30°,45°, o 60° de inclinacion con respecto a la horizontal.
proyecciones ortogonales
objetivo:utilizara los sistemas de proyeccion ortogonales para trozoz isomericos de objetos geometricos apartir de su analisis
el sistema dietricos de presentacion sur gen por la nesecidada de representar elementos tridimencionales en el papel formando dos dimenciones
es aquella superficie sobre la cual se afectua la proyeccion en dibujo tecnico general mente plana.

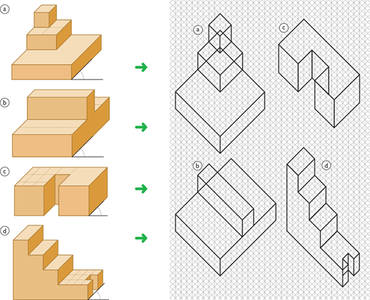

imagenes de proyecciones
clasificasion de las proyecciones
conicas o centrales
son aque llas de las cuales el foco se encuentra en un lugar determinado del espasio sus lineas de proyeccion sigiran un camino diberjente formando una especie de cono y la expresion sera mejor q el objeto
2proyeccion silindricas
son aquellas las cuales el foco se encuentra en el infinito por lo tanto las lineas de proyeccion se ran lineas paralelas y el angulo de insidencia de las lineas proyectantes es diferente en angulo recto es decir de 90° seran dominadas las prpoyecciones oblicuas si el angulo de insidensia de las lineas de proyeccion = al angulo recto (90°) la proyeccion ciclo se denomina proyeccion cilindrica ortogonal comun mente se senomina proyecto ortogonal
diedro
es cada una de las dos partes del espacio delimitadas por dos semiplanos que parten de una arista común. Es un concepto geométrico ideal, y sólo es posible representarlo parcialmente, como dos rectángulos con un lado común, que simbolizan dos semiplanos
sistema americano
el plano se coloca de tras del objetoen el sentido de proyeccion la viata q se obtiene en el sentido de frente se llama alcansesistema americano
el plano de proyeccion se coloca delante del objeto en el sentido de la proyeccion soempre q des4e una proyeccionplano
es la presentacion grafico y exasustiva de todos los elementos que plantean un proyecto
tipos de plano
plano general
plano de conjunto
plano entero
el termino proyeccion se refiere ala representacion de objetos tridimencionales en un solo plano tal como una hoja de papel las palabras ortogonales y ortograficas se derivan de origen griego como son
orthos : que segnifico recto, correcto o un angulo recto
graphiscos : que significa descrivir con lineas de dibujo
a) al punto de observacion o foco
tanbn yamado punto de vista o punto central es plano imaginario en el espacio en el q se supone parten lineas rectas que pasa por la superficie de un cuerpo dado.
b) rayo orecta proyectante
son las rectas que partiendo del foco y atravesado un objetivo dado a un plano tambien dado a determinar posterior mente la forma de la proyeccion del cuerpo.
c) plano de proyeccon o superfisie de proyeccion
